Sferics-Empfang

Onlineausgabe der Sfericsregistrierung

ACHTUNG: UHRZEIT ALLER  SFERICS LOGGER-AUFZEICHNUNG IN MEZ

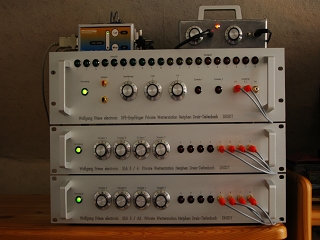

   Empfänger:  DFE und SEG3-1, Antennen: Vertikalstrahler, Registrierzyklus: 1 min.

Diese Grafik ist eine Anzeige der Registrierungen von Dunkelfeldentladungen.                                                 DFE-I und DFE-H werden vom DFE-Empfänger im Bereich von ca. 50-100 kHz erfasst.                                      Der Bereich von ca. 300-400 kHz wird vom DFE-Empfänger des SEG 3-1 erfasst.                                                       Starke Entladungen sowie Reflektionen an der Ionosphere (Wegfall der D-Schicht) während der Abend- und Nachtstunden von weiter entfernten Orten werden auf der Anzeige evtl. trotzdem dargestellt.                      Kanal C=Feldsprungregistrierung: Bei Entladungen im Nahbereich werden die elektrischen Felder der Blitze registriert

  Empfänger: SEA 5-AS (amplitudenselektiv), Antenne: Vertikalstrahler, Registrierzyklus: 10 min.

Diese Grafik zeigt die amplitudenselektive Sfericsregistrierung.                                                                     A=weite Entladungen, D=nahe Entladungen                                                                                            Eingestellter Empfangsradius ca. 400 km

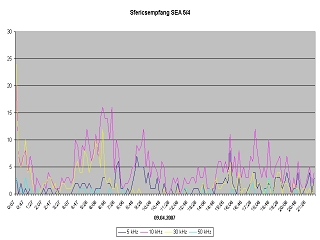

  Empfänger: SEA 5-4 (kanalselektiv), Antenne: Vertikalstrahler, Registrierzyklus: 10 min.

Diese Grafik zeigt die kanalselektive Sfericsregistrierung.                                                                            Hier werden in vier verschiedenen Frequenzbereichen zur gleichen Zeit die Sferics empfangen.                         Somit sind Rückschlüsse auf die Art und deren Aktivität möglich.                                                                 Eingestellter Empfangsradius ca. 400 km

SFERICS - Fernempfang mit SEG 3-2

 Messort: Netphen Dreis-Tiefenbach, Empfänger: SEG 3-2, Antenne: Vertikalstrahler, Registrierzyklus: 10 min.

Diese Grafik zeigt den Sferics-Fernempfang. Wie bei dem SEA 5/AS ist der Empfang in 4 Abstufungen unterteilt                 Es hat sich herausgestellt, dass sich der Empfangsbereich je nach Tageszeit (Zustand der Ionosphere)                               vom atlantischen Raum bis nach Asien erstreckt.                                                                                            Hinweis: Lokale Gewitter überlagern die entfernten Entladungen und werden natürlich auch hier mit erfasst.

SFERICS - Fernempfang mit SEG 3-1

 Messort: Netphen Dreis-Tiefenbach, Empfänger: SEG 3-1, Antenne: Vertikalstrahler, Registrierzyklus: 10 min.

Diese Grafik zeigt die Daten der Triggerausgänge (Registrierung) des SEG 3-1.                                                            Kanal A=Fernempfang (sehr hohe Reichweite durch separaten 2 Meter langen Vertikalstrahler)                                           Hinweis: Lokale Gewitter überlagern die entfernten Entladungen und werden natürlich auch hier miterfasst.

Grafische Umsetzung mit SF_LOG von Ralf Springer

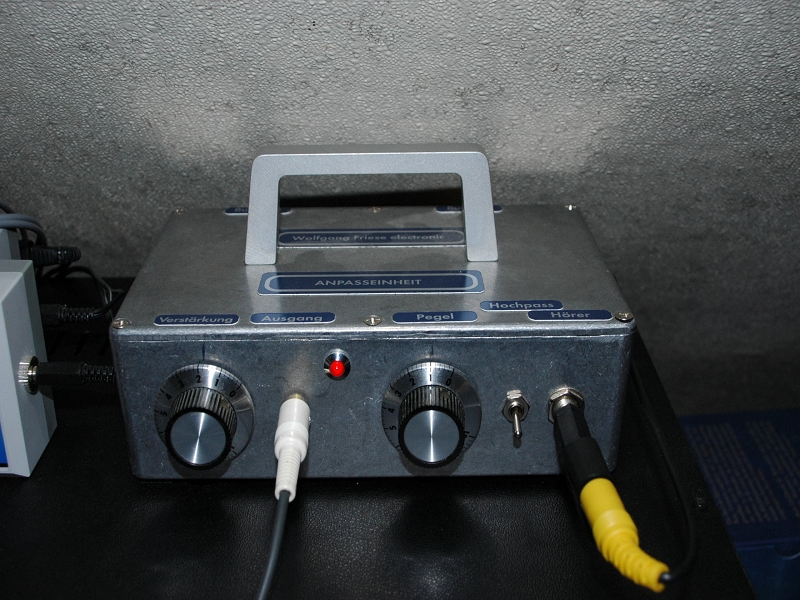

Audiospektrum des Sfericsempfang (aus Anpasseinheit)

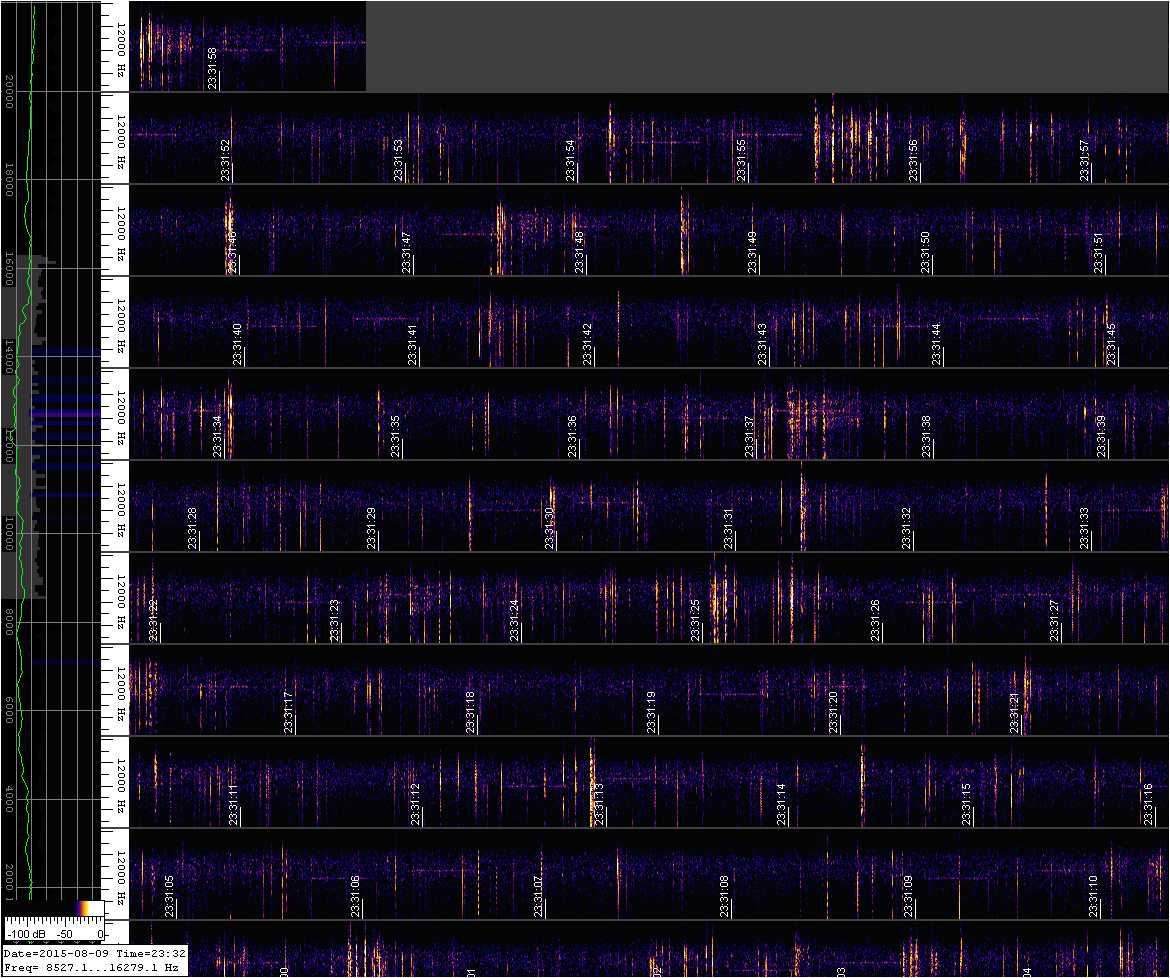

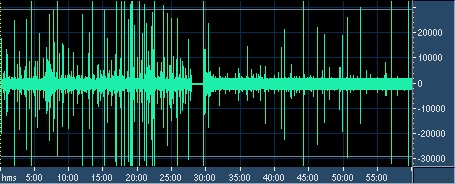

Diese Grafik zeigt aktuell die Signalausgabe (Audioausgabe) der Anpasseinheit .                                                                      Jede Blitzaktivität wird als heller Längsstreifen im sogenannten Wasserfalldiagramm dargestellt.                                                 Ein Vorteil dieser Darstellung ist die gute Erkennbarkeit der Blitzaktivität in einem kurzen Zeitinterval.

Erstellt mit Spectrum Laboratory V 2.75 b03 von Wolfgang Büscher

Wettersferics werden im Lang- und Längstwellenbereich empfangen.                                                                           Handempfänger zur akustischen Wahrnehmung arbeiten zwischen 750 Hz und 12 kHz.                                                           Meine Kanalselektive Baugruppe registriert auf 5 kHz, 10 kHz, 30 kHz und 50 kHz.                                                               .

Zur Unterscheidung:                                                                                                                                                    Die Blitzortung gibt den Ort eines Gewitters an, die Sfericsregistrierung analysiert                                                                       z.B. Zeitpunk, Dauer, Art und Stärke der Entladungen.

Das Erstellen von Grafiken und Auswertungen der Sfericsdaten erfolgt manuell, da es keine spezielle Auswertesoftware gibt.             Bei näherem Interesse an meinen Sfericsdaten setzen Sie sich gerne mit mir in Verbindung.
