APRS - Automatic Packet Reporting System

Dies ist eine Variante von Packet Radio. Einfach gesagt, werden hier Daten (Standort/Koordinaten und Wetter usw.)      von Funkamateuren auf eigens dafür zugewiesenen Frequenzen ausgesendet. Auf dem 2m-Band z.B. 144,800 MHz.        Damit diese Daten weltweit zu sehen sind, gibt es Relais (Digipeater) welche miteinander verlinkt sind.

Seit dem 30.12.2008 wird die APRS-Datei vom Wetter-PC (WsWin) erzeugt.                                                           Das Programm TrackOn übernimmt diese Daten und gibt sie an den anyfrog weiter.

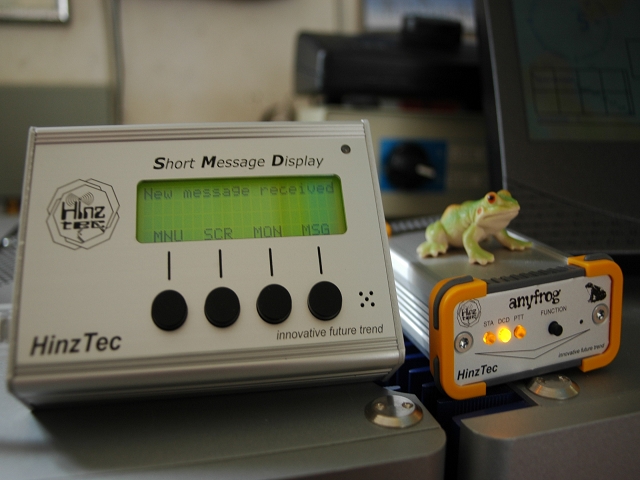

Links im Bild sehen das      Short Message Display.    Es zeigt alle gerade empfangenen APRS-Daten so wie auch Nachrichten an mich DH5DY an.

Rechts im Bild der anyfrog

Der VHF/UHF Transceiver DR-570

Der anyfrog bildet die Schnittstelle zu einem Funkgerät (ALINCO DR-570). Auf der Frequenz 144,800 MHz im 2m-Band werden im Abstand von 15 Minuten die Wetterdaten ausgesendet und vom nahe gelegenen APRS-Digipeater DB0AUS in das weltweite APRS-Netz weitergegeben. Als Funkamateur hat man damit die Möglichkeit, auch ohne Zuhilfenahme des Internet, anderen Menschen die eigenen Wetterdaten weltweit zugänglich zu machen. Auserdem können Funkamateure auch jederzeit kurze Nachrichten an mich (DH5DY) senden.

Als Internetuser können Sie die ausgesendeten Wettermeldungen z.B. unter folgenden Links aufrufen

APRS-Server DB0ANF

findu.com

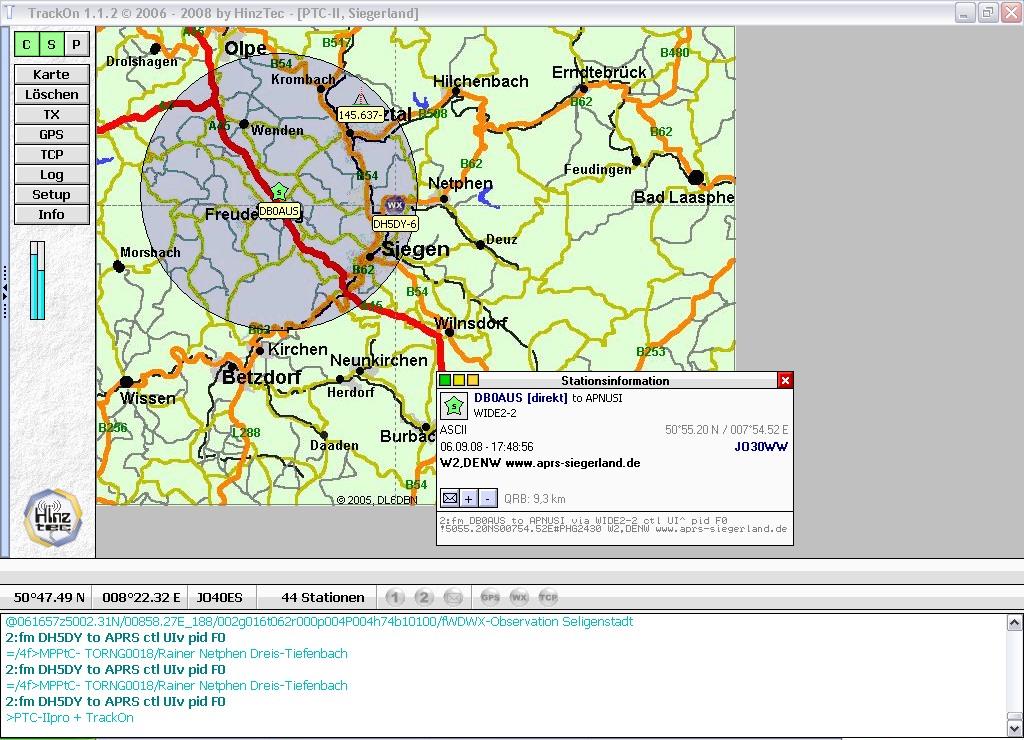

TrackOn                                                                                                                                          Hier sehen Sie zwei Bildschirmkopien des Programms, welches die Aussendung und den Empfang von APRS-Signalen steuert.

Der Anyfrog überträgt auch das eingehende NF-Signal (1k2 Baud) via RS232-Schnittstellenkabel an den Rechner.                                   Mit dem Programm TrackOn lassen sich nun die Informationen wie z.B. Position, Geschwindigkeit oder Wetterdaten anschaulich anzeigen.   Natürlich gibt es noch weitere APRS-Programme wie z.B. UI-View. Zwar lassen sich die empfangenen Rohdaten auch mit einem der vielen  Packet Radio Programme lesen, wobei Positions- und Wetterdaten aber nicht dargestellt werden.

ALPHA                                                                                                                                            Ein Programm, welches auch die Aussendung von APRS-Daten unterstützt, ist ALPHA 3.1                                                               Es wurde eigens für die Kontrollersteuerung der PTC-Geräteserie der Firma SCS entwickelt. In meinem Fall ist es ein PTC-IIpro.

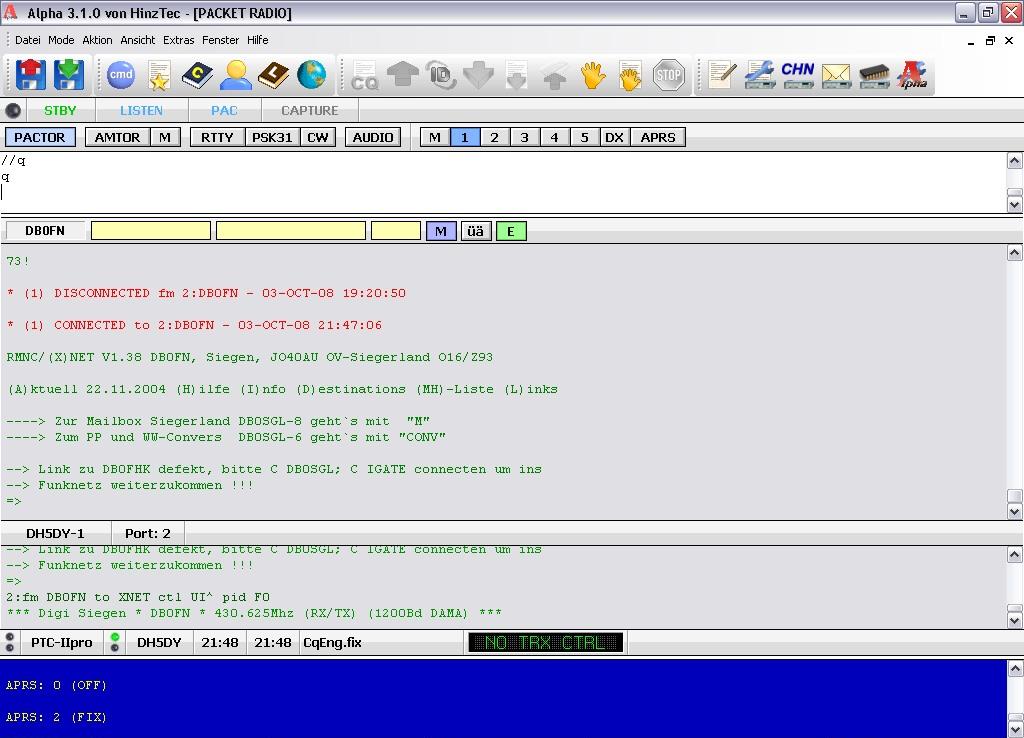

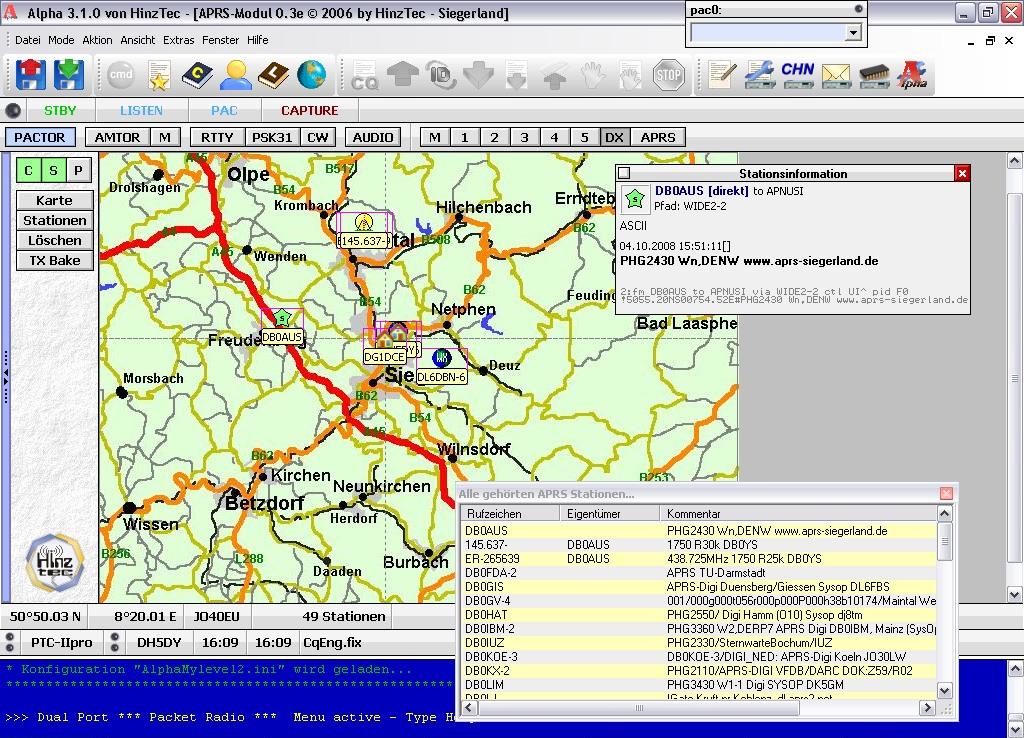

Hier zwei Bildschirmkopien von ALPHA 3.1 mit APRS-Modul und dem Packet Radio Fenster.

Danke an Benny Hinz, DH7RG für die freundliche Hilfe und die Genehmigung der Links

APRMAP                                                                                                                                           Ein APRS-Programm, welches sich durch eine Kombination von einigen Funktionen für den mobilen Betrieb auszeichnet.                   Tracking (Aufzeichnung) der eigenen Fahrtroute, gleichzeitige Darstellung von APRS-Stationen über HF, VHF und Internet                 und Einbindung von koordinatenbezogenen Fotos und Videos sind unter anderem hier möglich. Die größten Stärken sind die umfangreichen kartografischen Features. Neu ist nun in der Version 6.81 die Möglichkeit, Wetter- und andere Telemetriedaten aus einem Textfile zeitlich definiert aussenden zu können. Einen herzlichen Dank an Bernd, der meinem Wunsch Wetterdaten senden zu können nachgekommen ist.

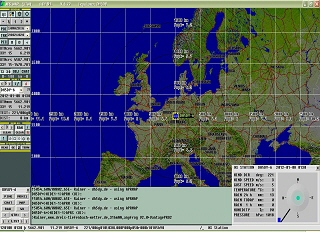

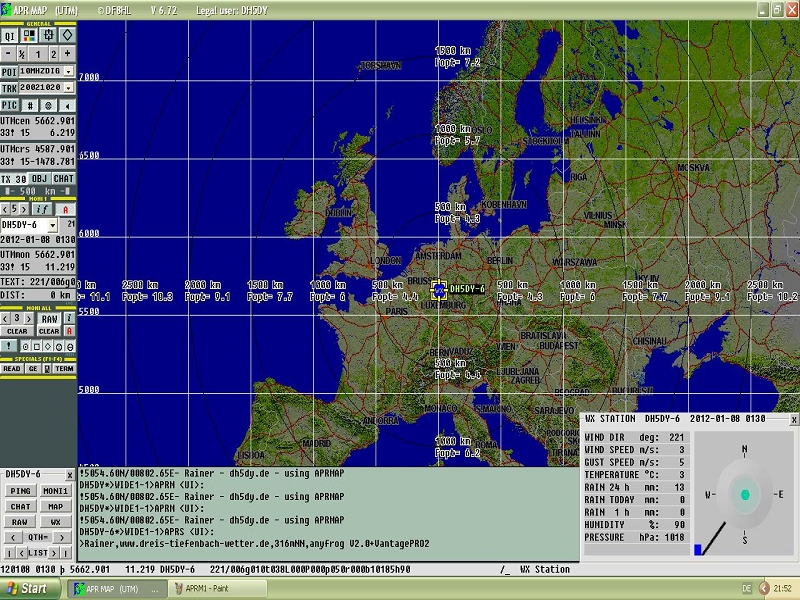

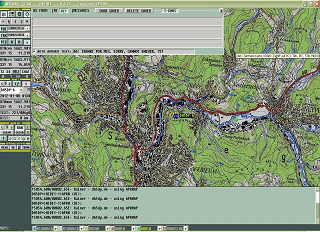

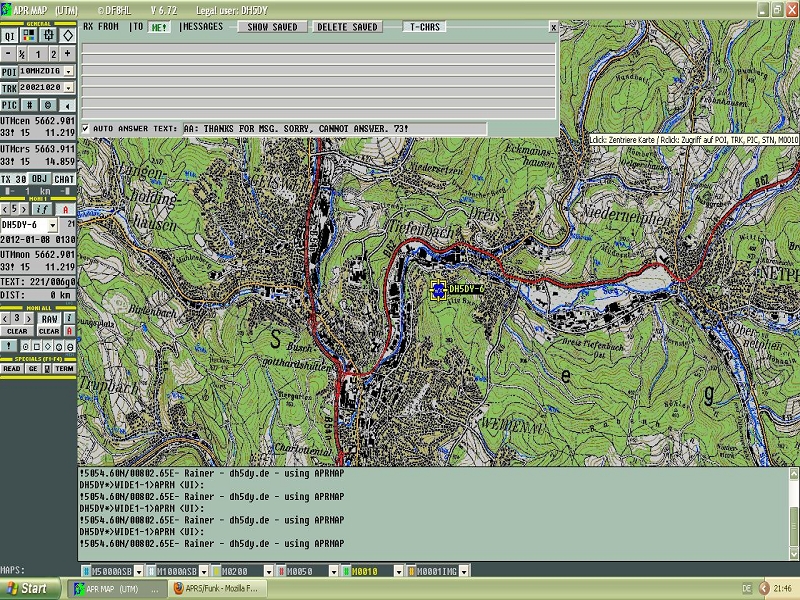

Auch hier zwei Bildschirmkopien des Programms

Die Webseite des Autors und Programmierers Bernd Ludwig, DF8HL ist www.aprmap.eu , auf welcher alle Details zu erfahren sind.          Danke für die freundliche Genehmigung des Links.

Lokales                                                                                                                                            Auch im Bereich des Siegerlandes gibt es,wie schon erwähnt, eine stabile APRS-Anbindung.                                                    Ermöglicht wurde dieses Projekt von einigen Funkamateuren, welche der Universität Siegen verbunden sind.

Der APRS Digipeater DB0AUS ist auf dem 2m-Band (144.800 MHz) aktiv.                                                                                Funkamateure aus der Region Siegen können sich hier bei APRS-SIEGERLAND.DE weitere Informationen holen

Einen Dank für die Genehmigung des Links an Frank Sperber, DL6DBN

APRS-Stationen in der Nähe DB0AUS

Robust-Packet-Network

Eine Arbeitsgemeinschaft von Funkamateuren, dessen Ziel es ist, die Betriebsart            Robust Packet Radio populärer zu machen.

Wie an der Bezeichnung schon zu erkennen ist, bietet diese Betriebsart eine stabilere Datenübertragung auf Kurzwelle. Denn auf diesen Frequenzbereichen besteht das Problem der Laufzeitunterschiede durch Mehrwegausbreitung. Eine geringe Bandbreite, Rauschen und andere Störeinflüsse sowie ständig schwankende Bedingungen gehören zu den  Eigenschaften eines HF-Kanals.

Auf der Seite www.robust-packet.net erhält man umfassende Infos über die RPR-Technik, Frequenzbereiche, GATESs und DIGIs und deren live-Anzeige.

Danke für die Genehmigung des Links an Helge Hartz, DF8LS.

Wetter & Funk

Es gibt viele interessante Möglichkeiten das Hobby Meteorologie mit dem Hobby                  Funk zu verbinden. Einige Möglichkeiten, welche ich nutze, möchte ich hier vorstellen.

Synoptische Wetterdaten und Klartext:

Auf Lang- und Kurzwelle senden weltweit Meteorologische Dienste ihre Wettermeldungen in der Betriebsart (RTTY)   Funkfernschreiben. Alles was man dafür benötigt,                           ist ein SSB (Einseitenband)- tauglicher Empfänger, eine Antenne (z.B. Langdraht)                 und einen PC mit Soundkarte.

Hier ein Beispiel für eine synoptische Wettermeldung

NNNN                                                           ZCZC 58                                                   SMWF01 ENMI 011800                                     BBXXLDWR 01181 99659 10018 41497 80307 10094 20056 40046 57009 70282 888// 22200 04107 20703 32003 40703 50703=

Für den Comuter gibt es diverse Dekodierprogramme.                                                 Sie machen aus einer Synoptischen Wettermeldung einen direkt verständlichen Klartext.    Ich arbeite mit dem Programm Zorns Lemma.

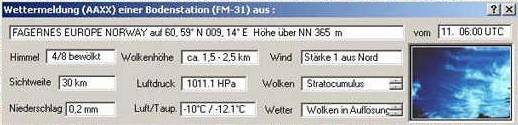

Ansprechend und übersichtlich    werden SYNOP Texte in Klartext dekodiert.

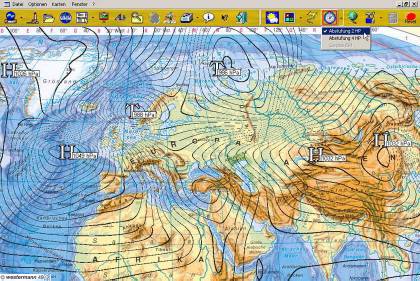

Um eine Übersicht aller empfangenen Daten zu erhalten, lassen sich unterschiedliche Karten aufrufen, welche u.a. die Temperaturverteilung und sogar eine Isobarenberechnung darstellt.

Natürlich ist Zorns Lemma auch für     Wetterfreunde ohne Empfangsanlage  interressant, da die Wetterdaten       auch über Internet eingelesen            werden können.

Ich bedanke mich für die freundliche   Genehmigung der Grafischen             Darstellung des Programmes             bei Herrn Ulrich Neuber

Nähere Details zu Zorns Lemma erfährt man unter www.wettermonitor.de
